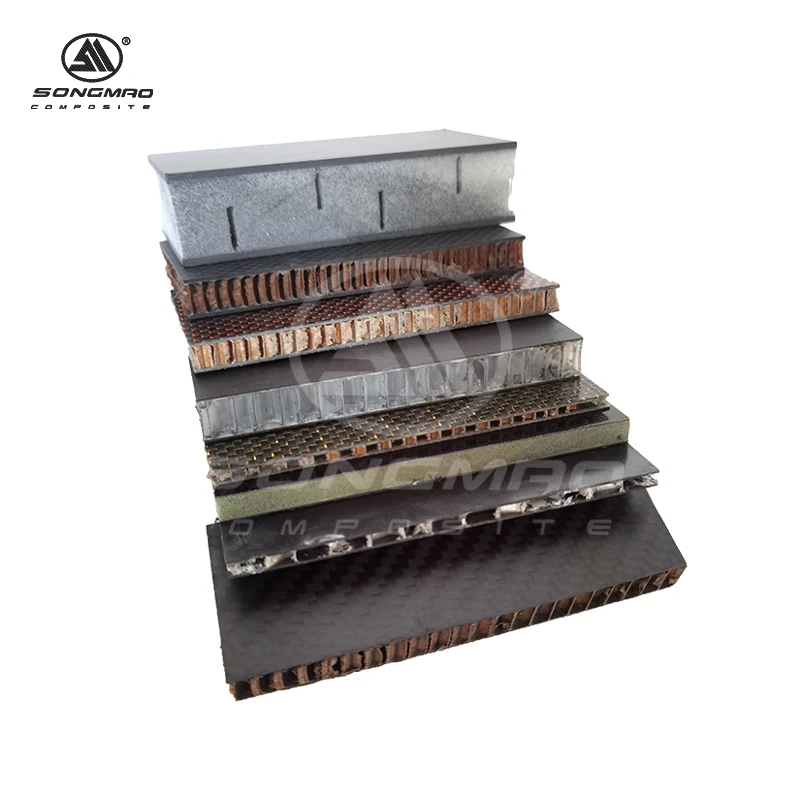

Kärgstruktuuri sandwich-paneel, tuntud ka kui kärgpaneel, on eritüüpi komposiitpaneel, mis koosneb peamiselt kärgstruktuuri paneeli südamikust keskel ja kahest külgpaneelist. Selle konstruktsiooni analüüsitakse üksikasjalikult järgmiselt:
Paneel
Kärgstruktuuriga sandwich-paneeli paneel on peamine tugiosa, millel on kõrge tihedus, kõrge moodul ja kõrge tugevus.

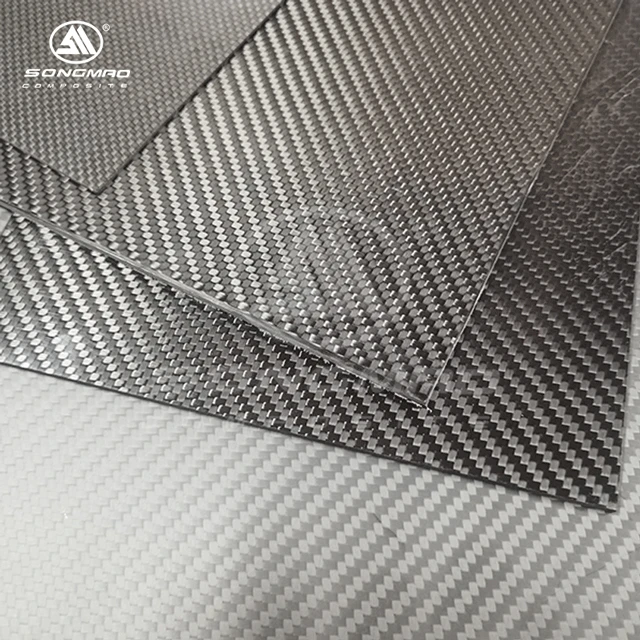

Paneeli materjale saab valida süsinikkiu (CFRP), klaaskiu (GFRP), alumiiniumisulami, titaanisulami jms hulgast, millel on head füüsikalised omadused ja mida on lihtne vormida.

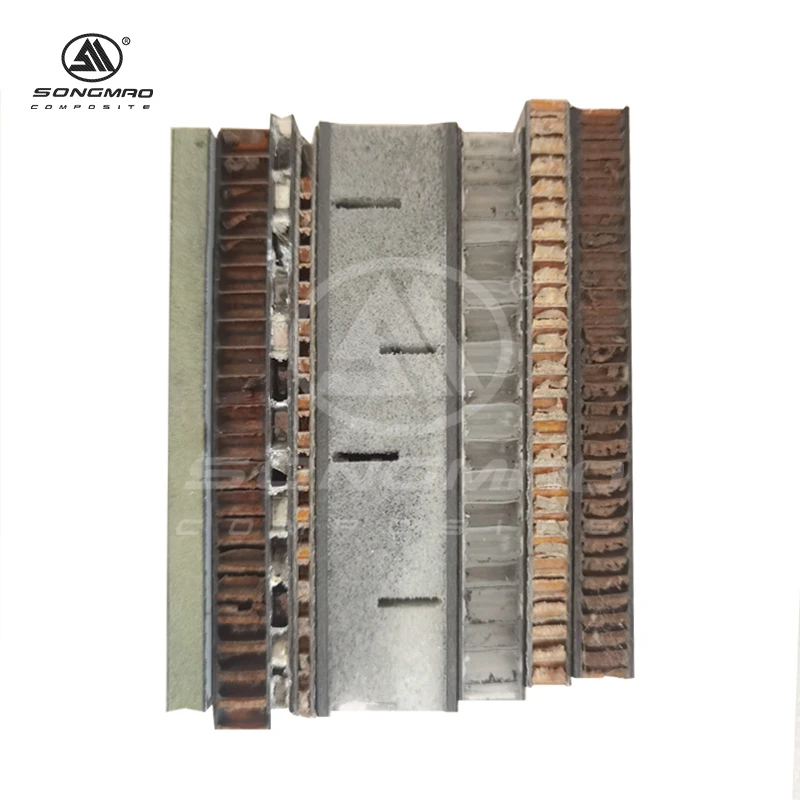

Kärgstruktuuri südamik
Kärgstruktuuriga sandwich-paneelide südamik on tavaliselt valmistatud kergetest materjalidest nagu alumiiniumist kärg, aramiidkärg (nt Kevlar kärg, Nomex kärg) jne.
Kärgstruktuuri südamiku geomeetria ja materjal mõjutavad oluliselt kärgstruktuuriga sandwich-paneelide jõudlust, mis määrab sandwich-paneelide paindejäikuse, surve- ja paindeomadused.
Liim
Paneel ja kärgstruktuuri südamik on liimiga ühendatud ning liimivalik on sandwich-paneeli üldise jõudluse seisukohalt kriitiline.
Lennunduse kärgstruktuurides tavaliselt kasutatavate liimide hulka kuuluvad epoksü-, bismaleimiid- ja tsüanaatester jne. Need liimid on võimelised vastu pidama märkimisväärsetele jõududele keskkonnas, kus neid kasutatakse, ning nende tugevus ja vastupidavus vastavad objekti omale, millele need liimid sobivad. on seotud.
